AE型ギャップエリミネータ™/ワイヤレスタイプ (GAP-10LW)

AE型ギャップエリミネータ™/ワイヤレスタイプ (GAP-10LW)

回転ドレッサや砥石の回転軸よりタッチ信号を検出します!!センサ部が回転側センサ、受信側センサのワイヤレス方式となっています!! 研削加工時におけるギャップエリミネータとして・砥石とワークのタッチ検出でタクト30%短縮!!・砥石の寸法管理!!・砥石の長寿命化!!ができる装置としてご使用できます。

【 特 長 】

  1. 精密かつ早期に接触開始時点を検出することにより加工能率・寸法管理・砥石や工作物の保護などの点が解消できます。
  2. AE(アコースティックエミッション)検出方式により、応答性が抜群に
    速いです。
  3. 接近検出設定は前面パネルのボリューム1つでできます。
  4. 特殊な超音波成分信号を処理する為、機械の振動、騒音などの影響を受けません。
  5. AEセンサにより、接触点は非研磨材の硬度に影響することなく高精度です。
  6. 回転体(回転ドレッサと砥石)の接触時に発生するAE信号を検出できます。
  7. センサコードはクーラント液による硬化を防止しています。又、断線検出機能付です。



【 仕 様 】

検出方式 AE(アコースティック・エミッション)方式
処理応答性 0.2ms(オープンコレクタ出力)
使用温度範囲 -10℃~+40℃
電源 DC24V±10%以内
本体寸法 152(W)×45(H)×120(D)mm  *突起部等を除く
センサ  ワイヤレス式



























【 応用例 】

  • ギャップエリミネータとして使用してタクトを短縮し、加工能率を図ります。
  • ドレッサに取付け、ドレッサと砥石のタッチを検出し、ドレス量をできるだけ少なくして、砥石の長寿命化を図ります。
  • 火花の出ないワークでの接触点検出に利用できます。
  • 砥石の磨耗修正用センサとして、又砥石の直径管理センサとして、利用できます。
  • CNC盤で、砥石の原点検知として使えます。
  • 研削異常の検知用として使えます。
  • 砥石の衝突防止用に使えます。

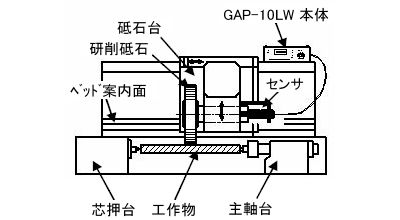

●砥石台往復形円筒研削盤























●内面研削盤
